Для чего ставят распорку передних стоек

Для чего нужны распорки, проставки и опоры двигателя?

В данной статье мы расскажем про распорки, растяжки, проставки и дополнительные опоры мотора — что это такое и для чего они нужны.

* Распорка передних стоек

Самая популярная у автомобилистов железка. В широкие народные массы попала из «большого спорта». Устанавливается между верхними опорами стоек кузова, соединяя так называемые «стаканы», лишая кузов степени свободы в этом направлении. Основное предназначение — увеличить угловую жесткость кузова и улучшить управляемость. Зачем это нужно?

Дело в том, что кузов автомобиля, например «десятки», по тем или иным причинам не обладает достаточной для «активной» езды жесткостью со всеми вытекающими последствиями, одно из которых — немного «вялый» руль. Правда, обнаружить эту вялость рядовому водителю затруднительно в силу тех обстоятельств, что не часто приходится управлять машиной на предельных режимах. Это подвластно лишь «корифеям» экстремального вождения.

В последнее время получили распространение универсальные распорки, подходящие автомобилям «восьмого» и «десятого» семейств независимо от системы питания. Еще бывают распорки регулируемые и нерегулируемые.

Нерегулируемая распорка при своем производстве сваривается в кондукторе, с четко определенными геометрическими размерами отверстий для крепления, соответствующими чертежам ВАЗа. Если решение об установке распорки вами уже принято, то лучше всего приобрести именно такую.

Регулируемая распорка рекомендуется к применению на авто с нарушенной геометрией. Для машин с шестнадцати клапанным двигателем существует специальная растяжка в комплекте с дополнительной опорой, заменяющей правую верхнюю опору двигателя. В этом случае вибрации двигателя передаются на кузов через растяжку, что способствуют повышению комфорта езды.

Установить распорку можно за считанные минуты, открутив шесть гаек, но соблюдая определенные правила. Прежде всего, необходимо поставить автомобиль на ровной площадке без уклонов. Распорка должна свободно надеться на шпильки верхних опор стоек. Если отверстия не надеваются на шпильки и несовпадение всего 1-2 мм, то необходимо потянуть кузов автомобиля в нужную сторону. Если больше, то вам нужна регулируемая распорка.

Распорка помогает устранить «уплывание» углов установки развала-схождения передних колес, если кузов автомобиля ранее деформировался в результате наезда на бордюр, кирпич или попал в ямку. Также растяжка делает управление автомобилем более «острым», что помогает при объезде внезапно возникшего препятствия.

В принципе если вы предпочитаете спокойную, ровную езду, то можно обойтись и без растяжки, однако, если вы желаете на большой скорости передвигаться по неровным дорогам, оборудовать автомобиль растяжкой имеет смысл. Это дооборудование поможет продлить жизнь кузова вашего автомобиля.

* Дополнительная опора двигателя

Дополнительная опора двигателей ограничивает максимальное перемещение двигателя (клевки) при торможении двигателем, резком трогании автомобиля с места и при наезде на неровности. И еще четвертой опоре приписывают свойство, препятствующее самовыключению передач в КПП. Когда это может произойти?

Например, подъезжаете вы к «кольцу», сбрасываете «газ», оставляя включенной передачу, оцениваете обстановку и решаете, что успеваете проскочить перед идущим по «кольцу» автомобилем и снова нажимаете на «газ»… Двигатель бешено ревет, но на колесах никакой тяги нет, так как передача «вылетела». Последствия могут быть самыми неприятными. Установить дополнительную опору самостоятельно не составит большого труда.

Если к тому же двигатель инжекторный восьмиклапанный, то придется приобрести специальный кронштейн для переноса модуля зажигания, что также имеет свои положительные стороны: модуль зажигания при этом поднимается несколько выше, а соответственно подальше от дорожной влаги.

* Стабилизатор задней балки

Устанавливается на заднюю балку любых переднеприводных вазовских автомобилей, тем самым увеличивая угловую жесткость задней балки, уменьшает боковой крен автомобиля и улучшает сцепление колес с дорогой на поворотах, а также распределяет нагрузку на оба амортизатора при наезде на неровность дороги одного из колес.

В реальной жизни при случайном попадании в яму задним колесом оно вывешивается настолько, что при столкновении колеса с краем препятствия частенько вырывается шток заднего амортизатора. Или когда машина проезжает выступающие препятствия (камень, бордюр…), то есть «ловит» колесом кирпич, ее амортизатор работает «на пробой», что тоже не способствует долговечности последнего. Если же балка усилена стабилизатором, такого не произойдет: нагрузка перераспределится между колесами в отношении примерно 3:2. Получается, что эта дополнительная деталь задней подвески является своеобразным спасителем амортизаторов.

Монтаж стабилизатора на автомобиль под силу многим автолюбителям, но потребуется автомобиль загнать на яму или эстакаду. Подробная инструкция прилагается. Единственная сложность — просверлить восемь отверстий в задней балке. В продаже также имеется так называемая штанга стабилизатора поперечной устойчивости, отличающаяся от стандартной увеличенным (с 18 до 20 мм) диаметром стального прутка.

* Поперечина передней подвески

Предлагается к продаже как средство, улучшающее управляемость автомобиля. Отличается от штатной более жесткими резинками.

Однако применение усиленной поперечины имеет свои отрицательные стороны. Если на идеально ровной дороге машина с усиленной поперечиной действительно меняет характер в сторону улучшения, то при езде по плохим и неровным дорогам вибрации руля становятся невыносимы. На руль передаются даже самые малые неровности дороги. А поездка на таком автомобиле на дальнее расстояние вообще принесет его владельцу массу мучений.

Стоит это удовольствие недешево и пожалуй, рядовому автолюбителю не имеет смысла оборудовать подвеску такой деталью, она лучше подойдет для чисто спортивных машин.

* Пластины изменения угла развала задних колес

Что еще могут предложить продавцы для изменения характера вашей машины? Например, регулировочные пластины для тех же «восьмерок» и «десяток» (развальные пластины на -1 градус).

Эти пластины, имеющие неодинаковую толщину, призваны придать задним колесам автомобиля отрицательный угол развала величиной в 1 градус. Решение это не является новаторским, разваленные в минус задние колеса уже давно имеют многие автомобили западных автопроизводителей.

Отрицательный угол развала увеличивает площадь пятна контакта заднего колеса с дорогой, наружного по отношению к центру поворота, соответственно при этом возрастает сила сцепления колес с дорогой при действии бокового ускорения. То есть колеса в повороте будут «подминаться» в меньшей степени. Самостоятельная установка комплекта регулировочных пластин для двух колес под силу тем, кто хоть раз производил замену задних тормозных колодок.

* Нужны ли вообще эти дополнительные детали?

Прежде чем остановить свой выбор на каком-нибудь изделии, стоит задуматься о том, насколько ваша манера езды является агрессивной и страдаете ли вы от того, что «рулевое управление автомобиля лишено остроты». Если не страдаете, то забудьте обо всем, что только что прочли. Спокойно двигаться можно и на серийном автомобиле.

Распорка передних стоек автомобиля

Необходимость установки распорки передних стоек автомобилей вызывает массу обсуждений на автомобильных форумах. Некоторые водители считают, что такой элемент конструкции обязан присутствовать в каждой машине, и их переполняет негодование от того, что производители по умолчанию в массовые автомобили распорки не устанавливают. Другие же считают, что установленная распорка передних стоек — это серьезная проблема для безопасности автомобиля. В рамках данной статьи рассмотрим, что дает установка распорки передних стоек, какие бывают типы распорок, и как произвести ее установку.

Оглавление: 1. Распорка передних стоек автомобиля: плюсы и минусы установки 2. Типы распорок передних стоек 3. Как устанавливается распорка передних стоек

Распорка передних стоек автомобиля: плюсы и минусы установки

Под распоркой передних стоек понимается элемент, который устанавливается между двумя передними стойками, тем самым делая данную конструкцию замкнутой. Как известно из курса физики, замкнутая конструкция менее восприимчива к деформации. Соответственно, распорка передних стоек позволяет нивелировать деформацию кузова автомобиля при вхождении в поворот и выходе из него.

Сторонники распорки передних стоек уверены, что данный элемент конструкции важен для общей жесткости кузова, и во многом они правы. Без данного элемента кузов автомобиля довольно сильно скручивается при вхождении в поворот, пусть и физически это незаметно. При вхождении в поворот на высокой скорости именно из-за “эластичности” корпуса может произойти потеря управляемости и схождение с заданной траектории. Установка распорки передних стоек позволяет ужесточить конструкцию, тем самым повысив управляемость автомобиля, особенно на высоких скоростях.

Обратите внимание: Практически во всех видах автомобильного спорта устанавливаются распорки передних стоек. Именно из автоспорта данный вид тюнинга добрался до массового автомобильного сегмента.

Еще одна важная задача, которую выполняет установленная распорка передних стоек, это сохранность кузова. Как известно, в местах сварных соединений кузов автомобиля непременно разрушается в процессе его эксплуатации. Связано это с тем, что машина постоянно движется по неровностям, которые передаются на кузов. Швам приходится работать на изгиб, сжатие, разрыв, при этом постоянно степень нагрузки меняется. Если стоит распорка передних стоек, она позволяет минимизировать нагрузку на швы, тем самым снижая вероятность возникновения трещин на швах и других элементах кузова.

Противники распорки передних стоек приводят всего один, но существенный аргумент, против их установки. Дело в том, что производители автомобилей не устанавливают распорку не с целью экономии, а по причине необходимости повышения безопасности массовых автомобилей. Тесты показали, что при наличии распорки удары в стойку при ДТП ведут к более существенным повреждениям автомобиля, а вместе с тем, и к большей вероятности нанесения вреда здоровью водителя и пассажиров. Если распорка отсутствует, при ударе в стойку может пострадать она одна, тогда как противоположная не подвергнется деформации. При наличии же распорки, из-за замкнутости, конструкции удар передастся с одной стойки на другую.

Типы распорок передних стоек

В данный момент активно используется два типа распорок передних стоек:

Цельные распорки. Эти распорки выпускаются под заказ или для конкретных моделей автомобилей;
Раздвижные (регулируемые) распорки. Это универсальные детали, длина которых подойдет различным автомобилям, независимо от их габаритов.

Есть распространенное заблуждение, что раздвижные распорки из-за не целостности конструкции менее эффективны, но тесты показали, что это не так. Как цельные, так и раздвижные распорки отлично справляются с возложенными на них функциями, и в первую очередь эффективность работы распорки зависит от типа и качества используемого металла.

Обратите внимание: Некоторые распорки для массовых автомобилей имеют специальные сечения. Они наносятся для перелома распорок в случае ДТП, чтобы при ударе в одну стойку вторая пострадала минимально.

Как устанавливается распорка передних стоек

В установке распорки нет ничего сложного:

Сначала надо установить автомобиль на ровную поверхность, чтобы кузов был в нормальном положении без лишних скручиваний и наклонов;
Далее требуется открутить гайки на шпильках стаканов, и на эти шпильки устанавливаются отверстия распорки;
Гайки закручиваются обратно.

После установки распорки нужно проверить надежность ее крепления, чтобы она не слетела в процессе движения.

Нужно ли ставить распорки на авто?

Комментарии: 2 23.08.2021 Каждый владелец автомобиля настраивает свое транспортное средство таким образом, чтобы ему было удобно. Для одних это будет ограничено регулировкой сидений и рулевого колеса, другие же начинают осуществлять тюнинг своего автомобиля. Немало автовладельцев устанавливают в машину различные распорки.

Распорка стоек в передней части: что они собой представляют и для чего нужны? Среди автолюбителей имеется мнение, что кузов это цельный элемент. В реальности это не так, поскольку он состоит из отдельных деталей, связанных между собой сварными швами, а иногда и болтами.

Со временем в местах сварки могут возникать деформации. Такой процесс наблюдается и в автомобилях, относящихся к премиум-классу. Результатом подобных процессов становится уменьшенная жесткость кузова. Кроме того, из-за этого может снизиться управляемость машины, что может привести к неприятным последствиям, вплоть до аварийной ситуации. Установка распорки передних стоек осуществляется с целью повышения комфорта и безопасности езды. Современные технологии выпуска автомобилей не предусматривают создание кузова рамного типа. Делается он из металла, толщина которого не превышает 1 мм. Это становится причиной увеличения деформации, особенно при использовании машины на высокой скорости. Некоторые из автомобилистов любят входить в поворот, не сбрасывая скорости. Несмотря на то, что выглядит это впечатляюще, постепенно оказывает негативное влияние на кузов. На новой машине это будет не слишком заметно, а вот по истечению некоторого времени, ухудшение жесткости будет очевидно. Установка распорок передних стоек имеет следующее предназначение:

Машина имеет более устойчивое положение на трассе;
При вхождении в повороты авто управляется намного лучше;
Сохраняется целостность и жесткость кузова, вне зависимости от качества дорожного покрытия, по которому передвигается машина.

Виды распорок. Чаще всего используются два вида – регулируемые и нерегулируемые. Проверка на практике показала, что регулируемая распорка будет хуже, поскольку состоит из двух частей. Подобная распорка не принесет большой пользы после установки и будет невозможно добиться успеха.

Отличаться они могут и по способу установки – с двумя или тремя креплениями. Нерегулируемые растяжки стоек, в основном, делаются для конкретной модели автомобиля. Имеются также распорки, собранные из ранее сделанных частей, соединяемых путем сварки.

Дополнительная опора двигателей ограничивает максимальное перемещение двигателя (клевки) при торможении двигателем, резком трогании автомобиля с места и при наезде на неровности. И еще четвертой опоре приписывают свойство, препятствующее самовыключению передач в КПП. Именно поэтому установка распорок является крайне важным моментом, который позволяет водителю сделать автомобиль более выносливым и надежным.

Если к тому же двигатель инжекторный восьмиклапанный, то придется приобрести специальный кронштейн для переноса модуля зажигания, что также имеет свои положительные стороны: модуль зажигания при этом поднимается несколько выше, а, соответственно, подальше от дорожной влаги.

Стабилизатор задней балки также представляет собой определенный вид опоры. Она устанавливается на заднюю балку любых переднеприводных автомобилей, тем самым увеличивая угловую жесткость задней балки, уменьшает боковой крен автомобиля и улучшает сцепление колес с дорогой на поворотах, а также распределяет нагрузку на оба амортизатора при наезде на неровность дороги одного из колес.

Такая защита позволяет избежать негативных последствий при движении по бездорожью или попадании в ямы. Водители, которые подвергают свои автомобили повышенному риску, как правило, обращают внимание на такие распорки и устанавливают их.

Заключение. Устанавливать или нет на свой автомобиль подобный элемент, каждый автомобилист должен решать для себя сам. После того, как распорка будет установлена, особых улучшений в конструкции автомобиля заметно не будет. Для этого требуется установка других элементов и проведение доработки ходовой части.

Все про распорки кузова. Опыт установки. + Полезное видео.

Нерегулируемая распорка при своем производстве сваривается в кондукторе, с четко определенными геометрическими размерами отверстий для крепления, соответствующими чертежам. Если решение об установке распорки вами уже принято, то лучше всего приобрести именно такую.

Регулируемая распорка рекомендуется к применению на авто с нарушенной геометрией. Для машин с шестнадцатиклапанным двигателем существует специальная растяжка в комплекте с дополнительной опорой, заменяющей правую верхнюю опору двигателя. В этом случае вибрации двигателя передаются на кузов через растяжку, что способствуют повышению комфорта езды.

Другой источник:

Передние стаканы автомобиля испытывают наибольшую нагрузку в движении и эта нагрузка динамическая — разгон, торможение, повороты, неровности. И именно при динамических нагрузках проявляет себя распорка передних стаканов. Как правило, брызговик и стакан закреплены снизу на лонжероне, в некоторых случаях к стакану примыкает моторный щит, но непосредственно между правым и левым стаканом нет силового элемента, поэтому в процессе движения автомобиля передние стаканы совершают микроперемещения.

Подобное смещение (схождение) стаканов — это негативное явление. Во-первых, это запаздывание реакции на руль, т.к. прежде чем автомобиль отзовется на вращение руля и совершит поворот, происходит смещение внешнего стакана под нагрузкой. Во-вторых, вместо подвески неровности отрабатывает кузов, что приводит к скрипам панелей салона, раскачиванию. Отсюда следует третье: повышенная подверженность колеям на дороге. В-четвертых, ускоренный износ кузова, следствием которого являются трещины на передних стаканах, в углах их стыковки с брызговиком и крылом, а также на стреле под крылом.

Это естественный и известный процесс, при разработке автомобиля инженеры идут на компромисс между качественным укреплением конструкции, достижением наилучшей управляемости, современными требованиями безопасности — с одной стороны, и удешевлением конструкции, производства и маркетинговой стратегией износа автомобиля к окончанию гарантийного срока — с другой стороны. Подходящим примером в этой части является Mitsubishi Outlander 3-го поколения, на котором относительно 2-го поколения устранили родную переднюю распорку, усилители под бамперами, некоторые силовые ребра кузова, элементы шумоизоляции и отделки. В связи с чем, покупатели озаботились доработкой совершенно новых автомобилей.

Распорка может быть цельной, разборной, регулируемой и интегрированной в кузов.
В последнее время на некоторых моделях действительно появился усилитель кузова, соединяющий передние стаканы между собой. В этом случае он скрыт под жабо или пластиком. Это несомненно положительно.

Распространенной является цельная нерегулируемая распорка, которая может быть установлена на стаканы которое близки к заводскому положению. Подобные распорки встречаются и в оригинальных каталогах доп.оборудования или спортивных аксессуаров автопроизводителей. Редкие автомобили оснащены распоркой изначально.

Когда речь заходит о «болезни» передних стаканов и трещинах — как признаках модели, применяется распорка с регулируемой длиной, чтобы прикрутить ее при фактическом положении стаканов. Таким образом, укрепить их, остановить смещение, и порой даже развести в сторону оригинального размера. Резьбовая регулировка с контр-гайками сохраняет жесткость распорки.

Для удобства выполнения работ под капотом распорка может быть разборной, когда средняя часть распорки откручивается от элементов на стаканах. В этом случае стоит обращать внимание на реализацию соединения, его надежность и стойкость к проскальзыванию, ослаблению.

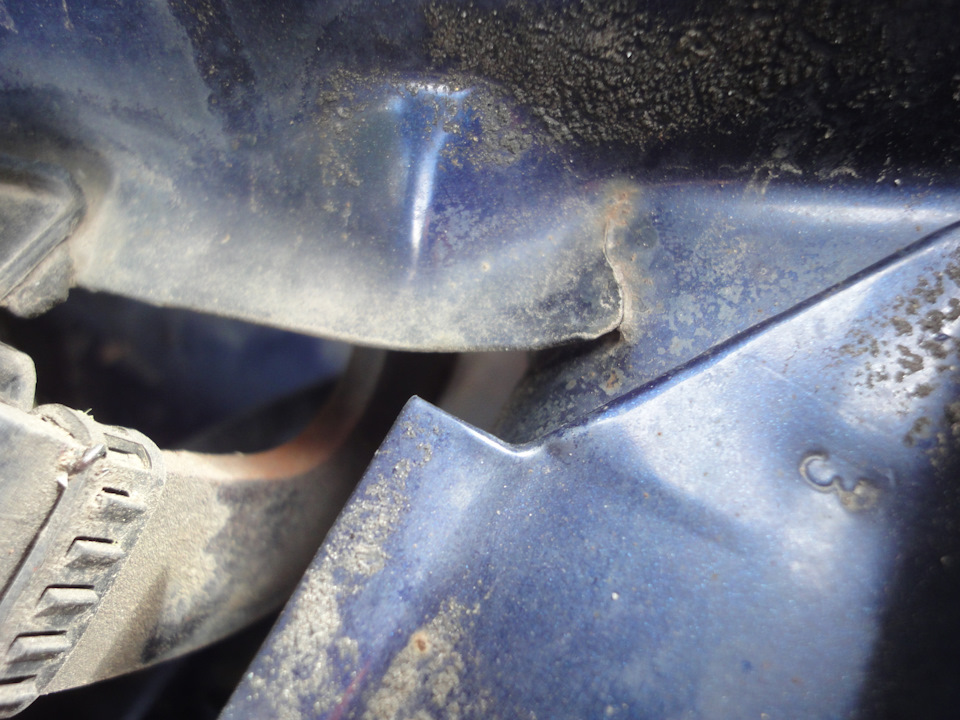

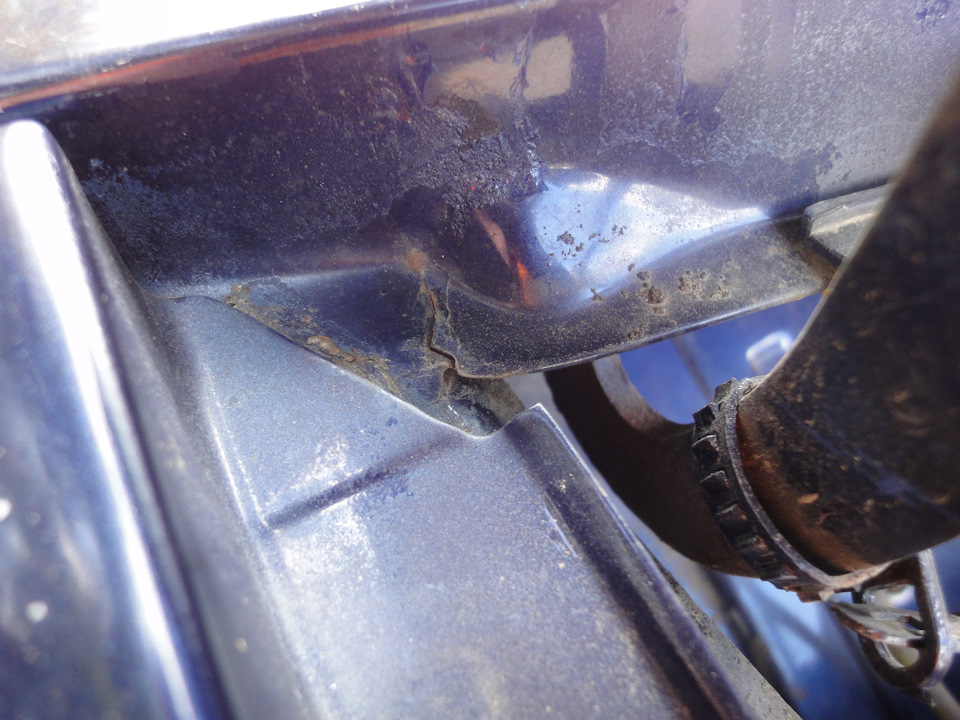

И на закуску хочу привести личный собственный пример — того что происходит с кузовом автомобиля со временем и без распорки:
